井下工具维修中的上扣与卸扣
钳头夹住螺纹总成的两个部件，由主扭矩机构施加上扣或卸扣扭矩。连接松开后的多圈旋出由独立旋扣机构完成。主扭矩和旋扣机构各有额定值，选型时需要分别核对。

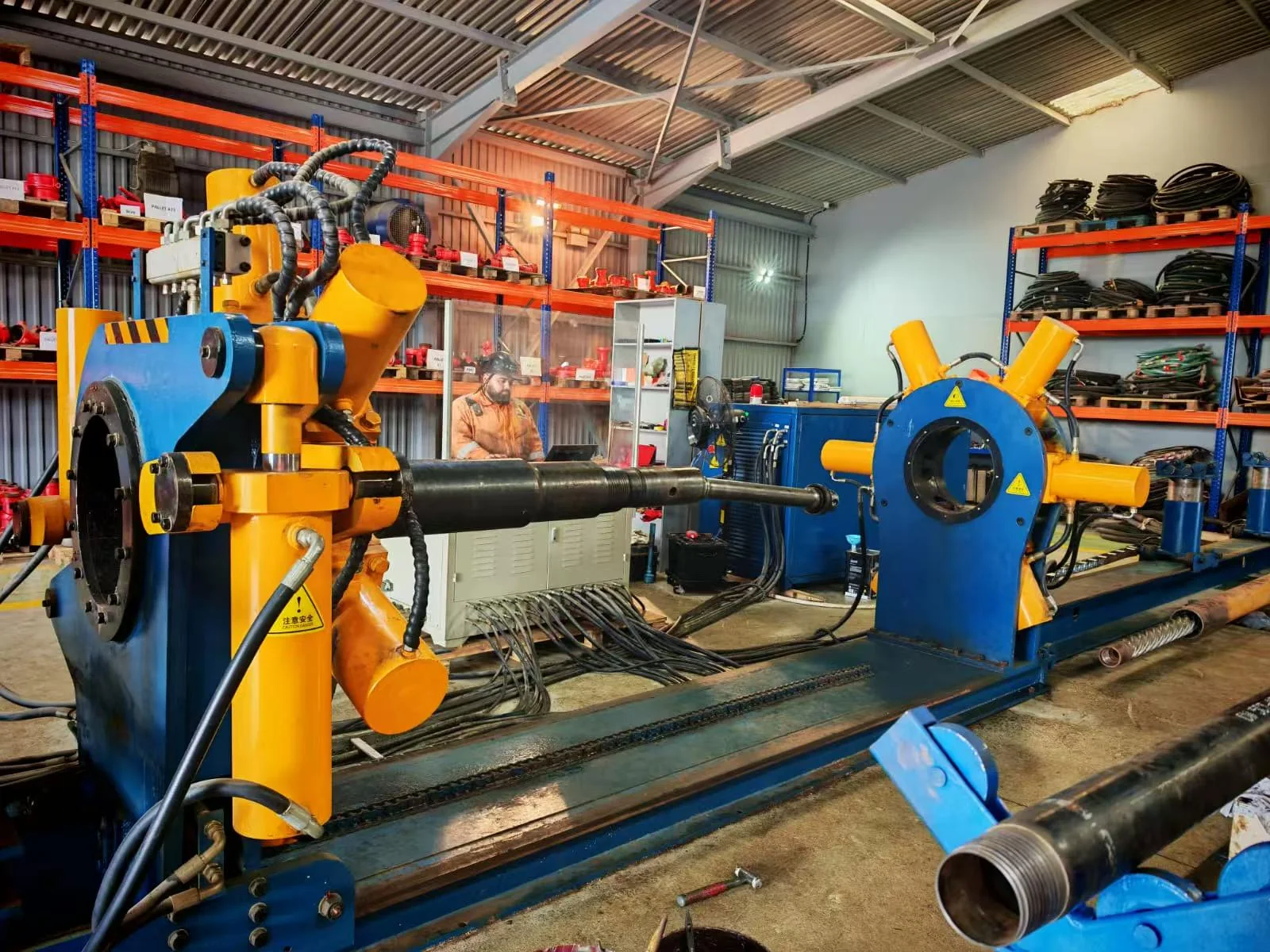

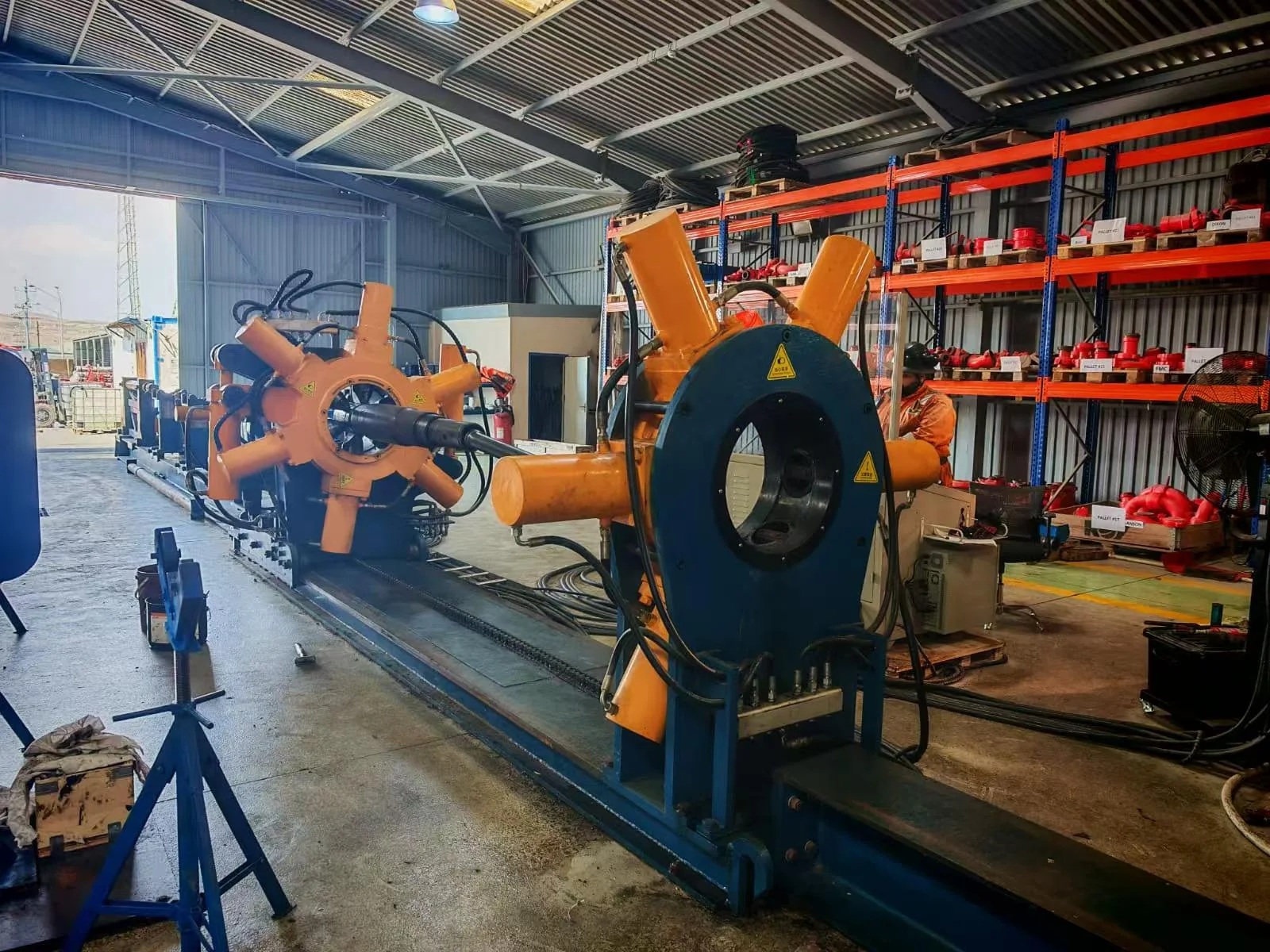

卓锐液压拆装架可用于井下工具维修、螺杆钻具维护和重复拆装。有些作业还需要轴向支撑，或使用推拉机构处理转子与定子。请提供工具图纸及维修顺序，以便同时核对扭矩、夹持位置和搬运要求。

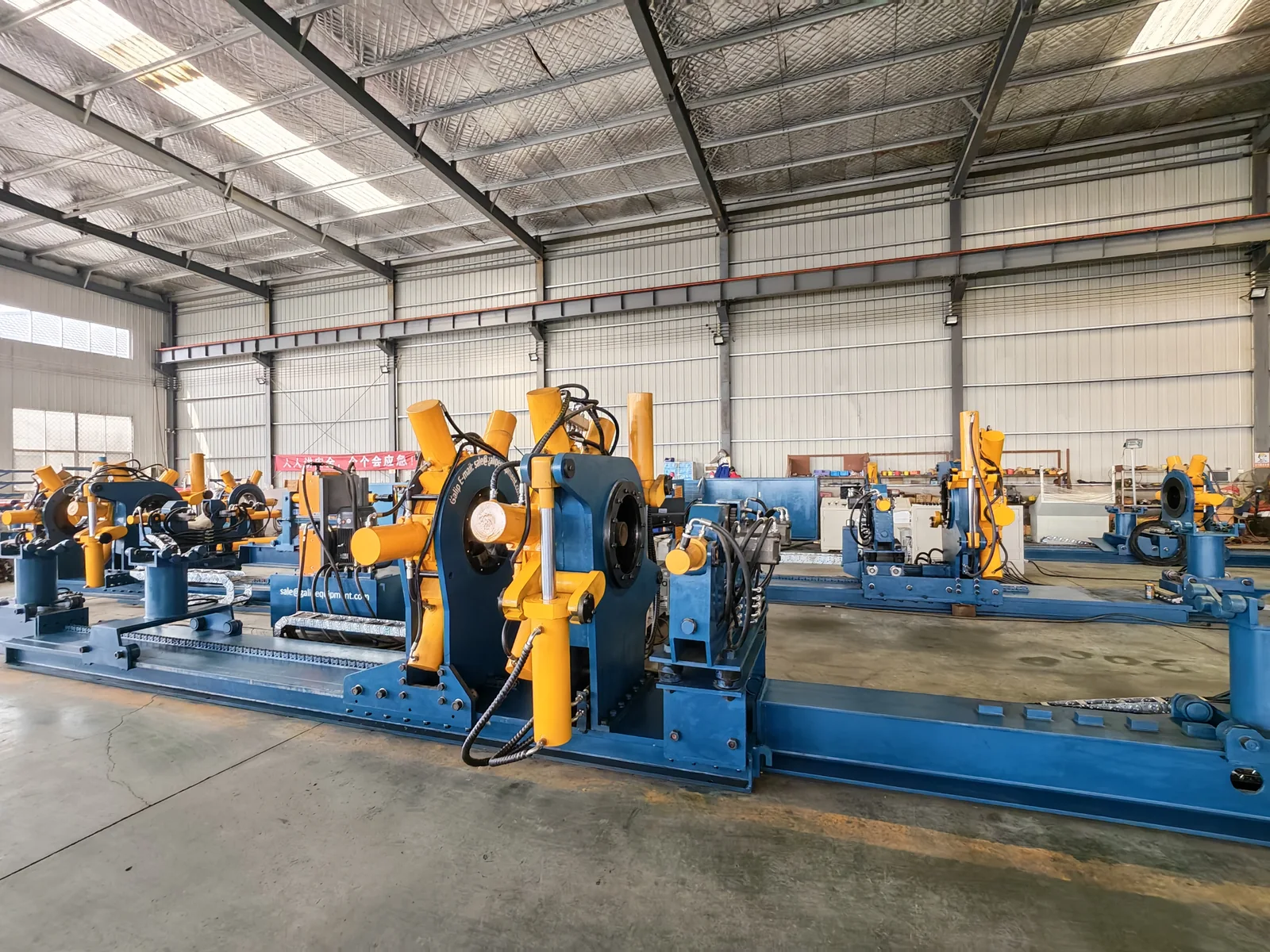

设备在卓锐德州平原工厂制造。德州卓锐石油机械有限公司成立于 2011 年，订货时确认拆装架、工装和搬运配置，以及交付文件和支持范围。
拧扣机与拆装架的区别
两者都能上扣和卸扣。区别在于驱动方式、测量内容及工具处理配置，不能只按名称判断用途。
| 比较项 | 全旋转拧扣机 | 液压拆装架 |
|---|---|---|
| 旋转与扭矩机构 | 动力钳头在扭矩作用下连续旋转 360°。 | 主扭矩机构与独立旋扣机构分别承担紧固、松扣和多圈旋合。 |
| 速度含义 | 参考工作转速 0.5-6 rpm，用于受控上扣。 | 旋扣转速最高 100 rpm；该转速不代表主机在最大卸扣扭矩下的速度。 |
| 作业记录 | 扭矩-转角曲线；配套版本提供台肩及肩后转角分析。 | 目标与实际扭矩、扭矩-时间曲线及逐连接汇总。 |
| 常见用途 | 套管、油管、接箍及需要扭矩转角验收的连接。 | 螺杆钻具、井下工具的拆解、检修与重新装配。 |
DZZR 液压拆装架型号与扭矩对比
比较 DZZR 系列时，请分别查看上扣、卸扣和旋扣扭矩，再将动力钳、背钳尺寸与工具两端的可夹持位置对照。
技术数据参考: Galip 设备技术资料. 核对日期：2026 年 9 月 12 日。
主扭矩、旋扣与工具支撑
松扣扭矩与旋扣能力
松开紧固接头和旋出已松动的螺纹是两个阶段。前者需要核对主机卸扣能力，后者需要核对旋扣机构的扭矩与转速。不能用旋扣扭矩代替卸扣扭矩。

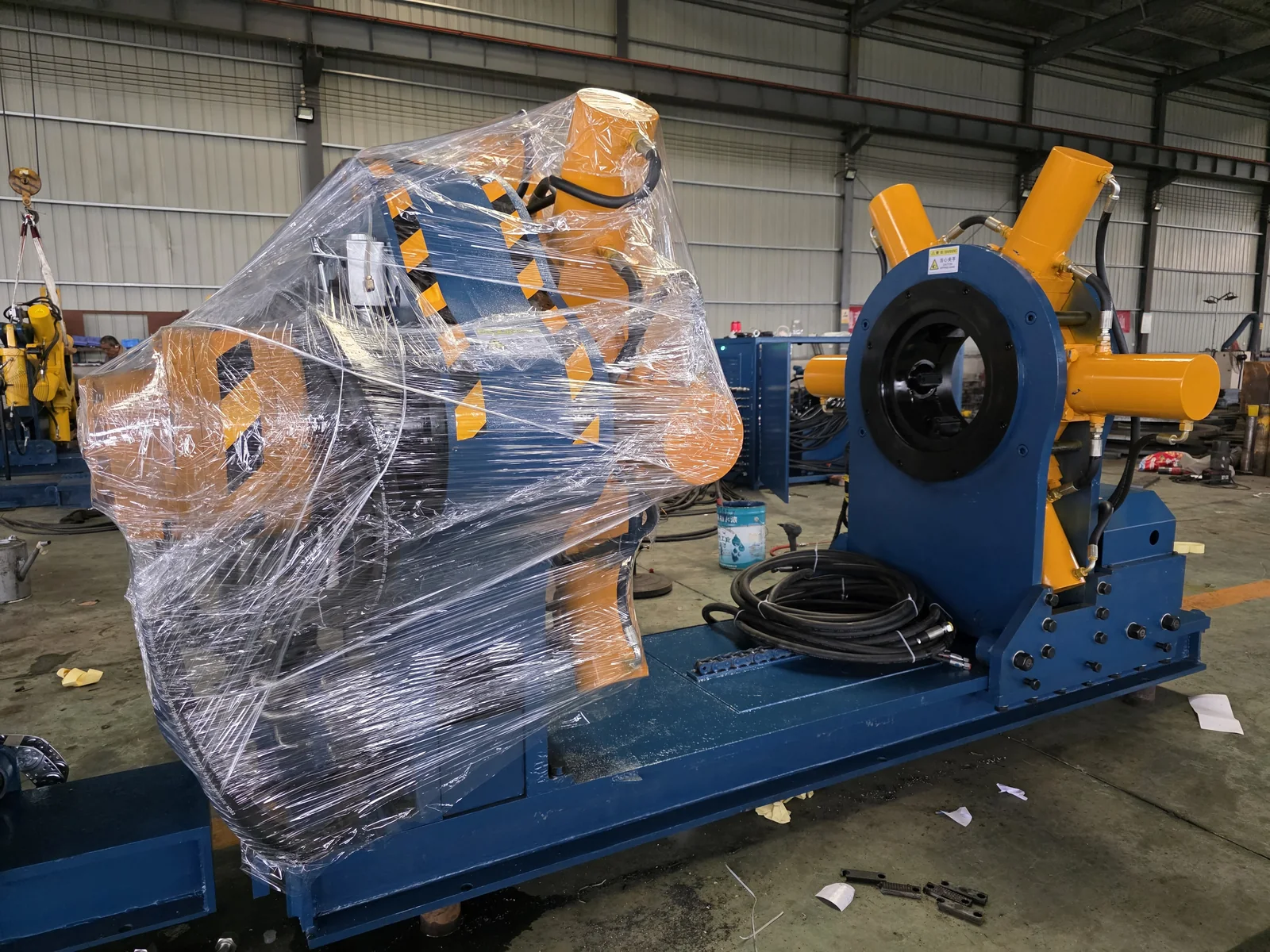

动力钳与背钳夹持位置

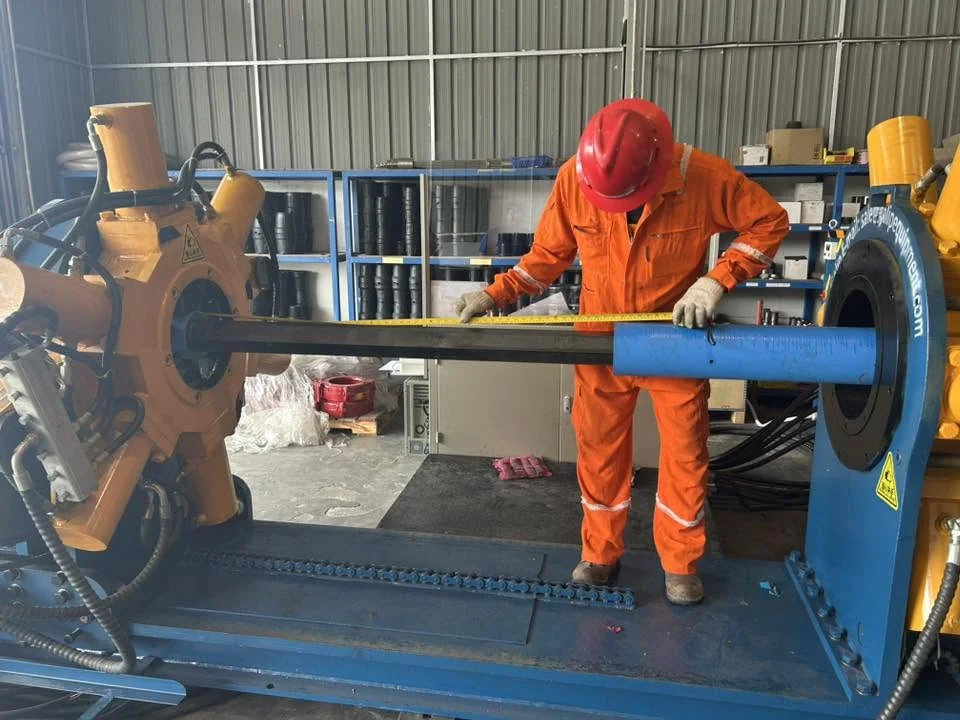

钳牙要适应两端夹持点的直径、接触长度和表面。台肩及外径变化可能限制钳头位置，因此需要完整总成图纸，不能只提供一个外径。
工件支撑与轴向推拉
顶升支撑和延长梁用于承托床身上的工具。维修转子或定子需要轴向移动时，推拉机构的行程和作用力必须符合该部件的要求。
扭矩显示与维修记录
扭矩显示用于核对目标值、实时值与峰值，维修报告按连接记录目标和实际扭矩，并保留扭矩-时间曲线。报告中的时间轴不是转数轴。
工具尺寸与设备要求
用以下项目核对拟采购的配置。报价中应明确拆装架的额定能力、测量仪表和工件搬运选项。
| 参数 | 选型说明 |
|---|---|
| 工作原理 | 液压夹持并施加扭矩，通过旋扣机构完成螺纹旋合或旋出。 |
| 连接工况 | 分别注明所需上扣扭矩与预期卸扣扭矩。 |
| 旋扣选型 | 旋扣转速、旋扣扭矩与主扭矩机构分别确认。 |
| 夹持尺寸 | 分别核对两侧钳头与工件外径、有效夹持长度的匹配情况。 |
| 轴向装拆 | 推拉行程、推力与拉力属于不同配置参数。 |
| 测量单位 | 扭矩采用 N·m 或 ft-lb，轴向力采用 kN，行程采用 mm。 |
安排工具装配与拆解作业
- 01
确认维修任务
列出需要打开或装配的接头、工具状态和尺寸，按批准的维修规程确定本次作业。
- 02
核对夹持与支撑
钳牙和支撑需适合可用夹持区域、工具长度，以及每个连接处需要的操作空间。
- 03
按顺序加载扭矩与旋扣
操作人员按工具规定的顺序作业，同时观察连接情况和设备所配的扭矩显示。
- 04
保存拆装记录
复核实测结果，注明所对应的工具和接头。报告与该工具的检查、维修文件一起保存。
以上说明用于安排维修作业。设备设置和验收限值应按批准的设备说明书及工具规程执行。
液压拆装架的用途
螺杆钻具维修车间
拆装螺杆钻具连接。涉及转子和定子维修时，需配套所需支撑，并确认是否需要轴向推拉。
井下工具维修
维修工具总成、转换接头及其他螺纹部件，工件需在已确认的夹持和扭矩范围内。
管件及部件维护
处理需要稳定夹持、分阶段加载扭矩并保留拆装记录的螺纹管件。
拆装架扭矩显示与作业报告
拆装架配有独立的扭矩控制与记录系统。操作人员可查看实时扭矩、峰值扭矩、目标值及作业时间，并填写操作人员、工具名称、型号和连接部位。

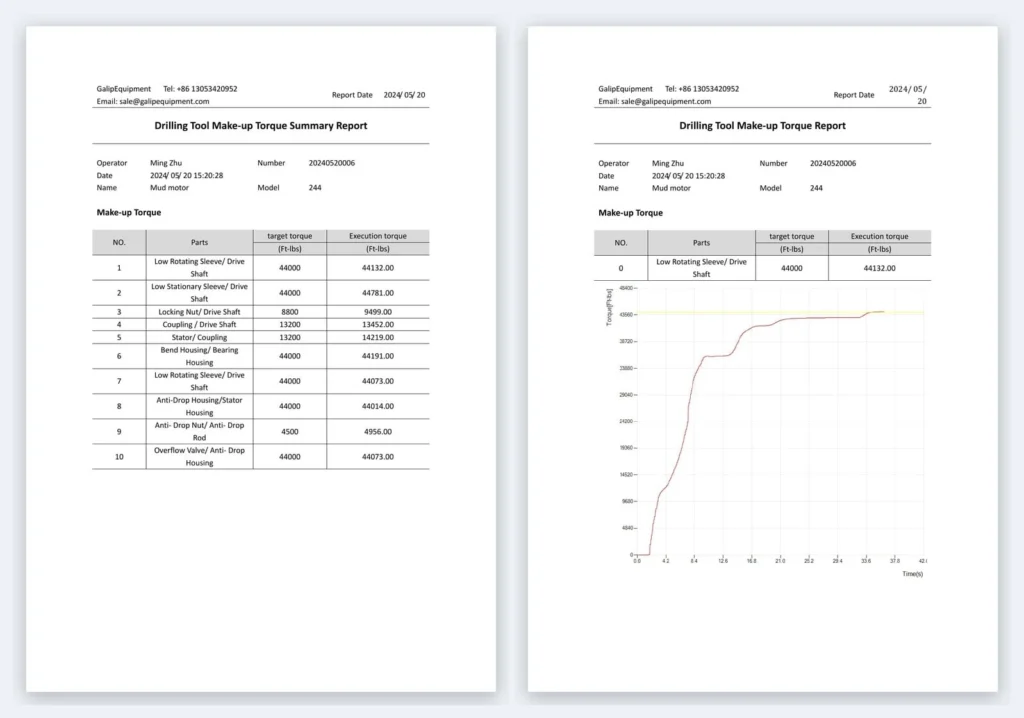

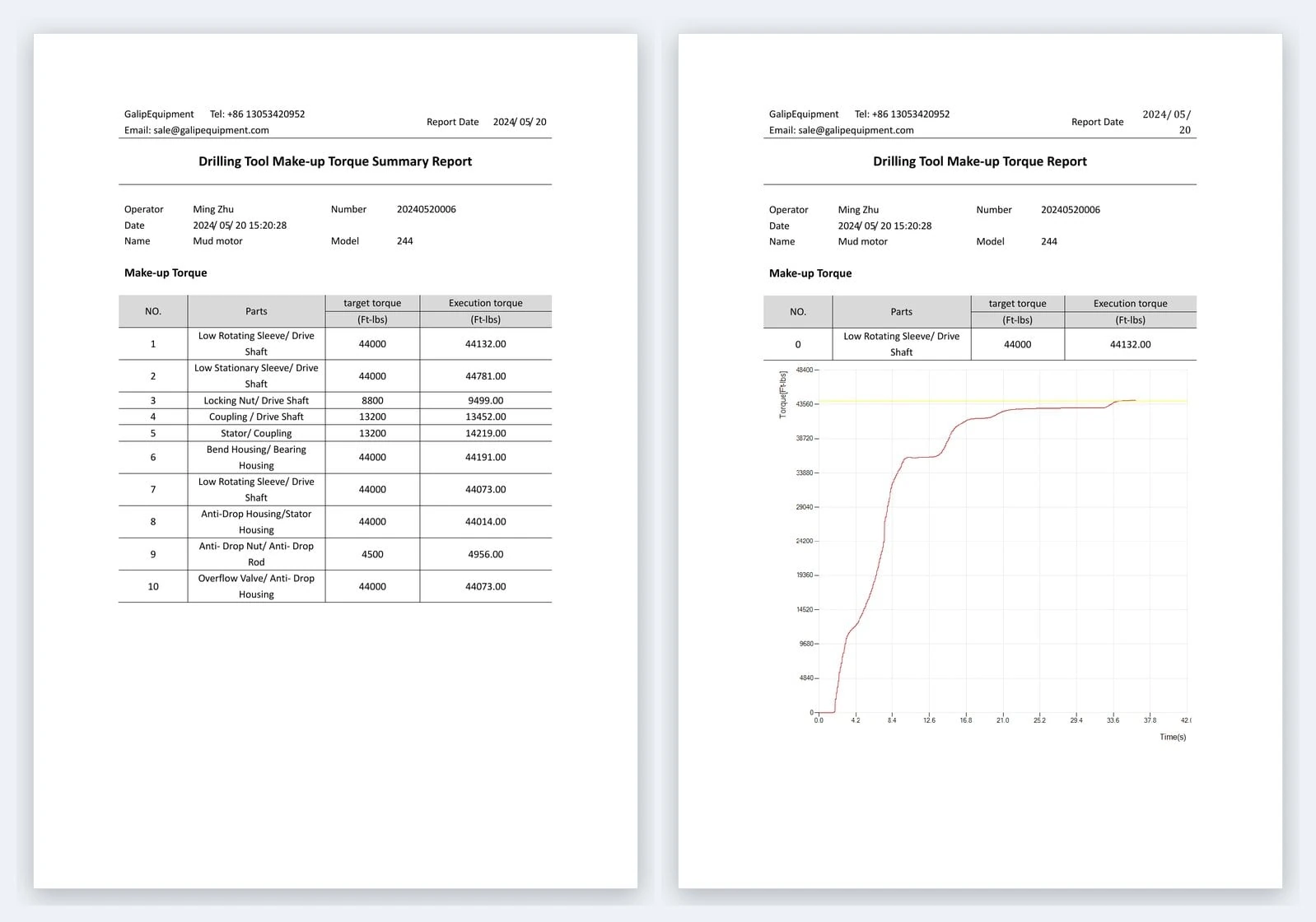

下图为卸扣设备资料中的螺杆钻具上扣记录示例。汇总页按连接列出目标扭矩与实际执行扭矩，单个接头页绘制扭矩随时间变化的曲线。这类维修记录与全旋转拧扣机的扭矩转角及台肩分析，测量内容不同。
打开报告大图 ↗
按维修规程确认控制配置
订货时请明确扭矩显示、所需停止功能及报告格式。设备交接时，应确认操作人员如何启动、停止和复位每次作业。报告图片不能代替具体型号的控制说明。
拆卸与重新装配应分别记录。上扣目标值不能直接作为已使用接头的卸扣扭矩。如果作业要求测量转数、识别台肩或按特殊扣规程进行扭矩转角验收，请查看全旋转拧扣机的测量配置。
阅读车间记录指南 →液压拆装架选型问答
液压拆装架能否进行上扣？
可以。设备支持装配和拆卸，但上扣、卸扣和旋扣能力不同，需分别核对所选型号的额定值。
什么时候应比较全旋转拧扣机？
如果工作重点是连续旋合和扭矩转角分析，可比较360度全旋转拧扣机。如果拆解维修、短夹持段和轴向工件处理占比更大，则应重点检查拆装架的夹持与搬运布置。
拆装架报告和扭矩转角报告相同吗？
不同。此处的拆装架报告记录目标与实际扭矩，曲线横轴为时间。它不提供转数或台肩识别数据。需要按扭矩转角曲线验收连接时，应选择相应的全旋转拧扣机测量配置。
提供哪些信息有助于准确报价？
请提供工具图纸、两端夹持尺寸、所需扭矩工况、部件长度和重量，同时说明推拉作业、可用能源条件及报告要求。
旋扣扭矩为什么低于卸扣扭矩？
主机构用于松开紧固连接，松开后由旋扣机构以另一组扭矩和转速完成多圈旋出。例如 DZZR-V3518 参考表中的卸扣扭矩为 199,000 ft-lb，旋扣扭矩为 4,000 ft-lb。两者承担不同工况，不能互换使用。
能否用于螺杆钻具转子和定子维修？
在确认的能力范围内，设备可以完成螺纹连接装配和拆解。若维修顺序还需要轴向移动，则应另行明确推拉选项、行程和作用力，并按转子、定子的部件图纸核对。
液压拆装架价格由哪些配置决定？
型号、扭矩要求、钳牙、床身及支撑长度、推拉机构和记录系统都会影响报价。请在拆装架询价表列明工具和维修任务，以便区分主机及所需选配件。
